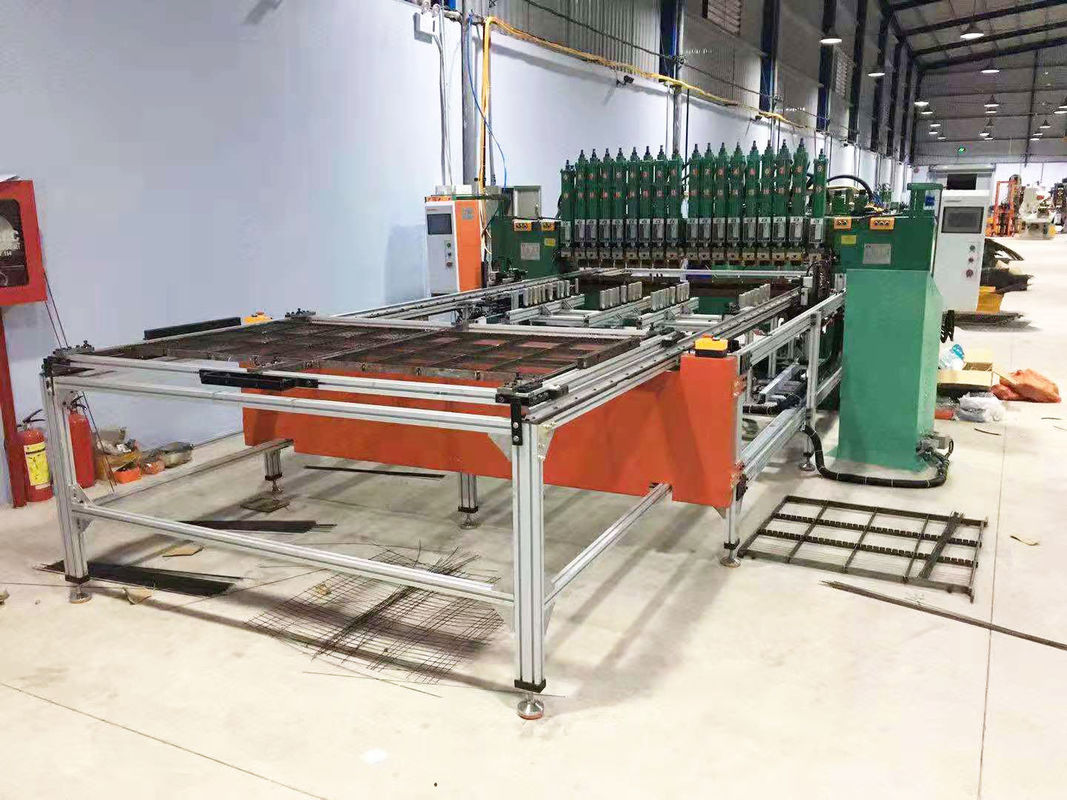

Saldatrice industriale di Gantry Type Row del saldatore a punti di frequenza variabile 150KVA

Tipo variabile saldatrice del cavalletto di frequenza di fila

Introduzione a questa macchina

        Questa macchina è un tipo saldatrice del cavalletto di conversione di frequenza di fila, il trasformatore è tipo di CA ed il gruppo di regolazione elettrico è tipo di conversione di frequenza. Può assicurare sia la forza di saldatura che la corrente di saldatura stabile. Inoltre, ha poco impatto sulla griglia di potere e conserva l'elettricità, che è molto adatta a situazione che ci sono molte fabbriche e macchine con le griglie di potere insufficienti. È la combinazione di saldatrice di CA e di saldatrice per media frequenza.

Ospite della saldatrice del cavalletto

1. La tensione in ingresso è 380V, il potere è 150KVA * 2, ci sono i cilindri di 18 tre-strati, la larghezza interna della macchina è 2300MM e l'efficace larghezza di saldatura è 2000MM. La saldatura di saldatura di fila muore è fornita di elettrodo lungo del rame del cromo di 100MM.
2. Il trasformatore principale è fatto della bobina di rame rossa piena, il silicio d'acciaio, il trasformatore potente, forte corrente dell'alto grado e la corrente massima di cortocircuito è 32000A e c'è circolazione che si raffredda, dispositivo dell'acqua del controllo della temperatura, la protezione completa della macchina può lavorare a lungo con a corrente forte. Il sovraccarico spegnerà automaticamente.

3. Il gruppo di regolazione è due gruppi di regolazione di conversione di frequenza. La frequenza di controllo del regolatore di conversione di frequenza è 5KHZ, con alta accuratezza di controllo e la corrente stabile, in modo da assicurarsi che il processo di saldatura riduca lo spruzzo e l'effetto di saldatura è migliore.

4. Il cilindro è un cilindro regolabile di tre-strato, che è veloce, potente e facile da regolare. Elettrovalvola a solenoide di Taiwan Yadeke, stabile e durevole.

2 insiemi dello scambio superiore e più basso muoiono per lo scaffale di alimentazione automatico della saldatrice del cavalletto

1. Due insiemi della maglia che saldano che spingono i dadi e due insiemi dei dadi sono scambiati su e giù per saldare. Salvi il tempo e spazio. Il dado di spinta è usato per installare la saldatura per morire, non la pressione muore che può direttamente essere saldata.

2. Lo spazio dell'installazione della muffa è un massimo di 2m ampi * maglia lunga di 1.5m.

3. C'è 2 insiemi dei servomotori e 1 insieme dell'interfaccia di PLC+human-machine. La progettazione è facile da usare e facile da regolare.

4. Durante il funzionamento, la macchina invia automaticamente la muffa per la saldatura, automaticamente i ritorni ed automaticamente espelle la muffa.

5. Il supporto di alluminio allargato ed ispessito di profilo è stabile e solido e facile da regolare.

Panoramica:

L'attrezzatura presta attenzione a tempo multipunto di risparmio, della saldatura, a lavoro e ad alta efficienza. Su misura generalmente secondo gli stati del prodotto ed i requisiti di cliente.

Dal trasformatore:

può essere trasformato il doppio tipo del trasformatore, il singolo tipo del trasformatore, il tipo per media frequenza ed il tipo di conversione di frequenza.

Altri nomi

Secondo il numero dei cilindri di raddoppiamento della forza:

può essere trasformato 4-20 cilindri.

Secondo la dimensione del prodotto: può essere fatta, 1m largamente e 1.35M lungamente. O 1.5m ampio, 1.35M lungamente, o 2m * 1.35M, molti generi. Se è uno sbocco di carico del gabinetto, è migliore renderlo all'interno di 1.5m ampio * 1.35M lungo.

Secondo il modo di alimentazione:

può essere spinto manualmente, alimentare anteriore e posteriore muore automaticamente e scambiano il dado che si alimenta su e giù automaticamente.

un altro nome

Saldatore a punti del cavalletto,                                                 saldatore di fila del cavalletto,                                           multi saldatore a punti capo,

multi saldatore a punti,                                                    saldatore di fila della maglia,                                             multi saldatore a punti del cilindro,

saldatore a punti dello scaffale di stoccaggio

Macchina della saldatura a punti,                                             macchina della saldatura a punti di pressione d'aria,                 saldatrice di fila,

saldatrice di tocco,                                          macchina della saldatura di testa,                                       macchina pneumatica della saldatura a punti,

multi macchina della saldatura a punti,                                    macchina per media frequenza della saldatura a punti,        saldatrice, pneumatica

saldatrice,                                                 macchina ad alta potenza della saldatura a punti,                      macchina della saldatura a punti di precisione,

macchina della saldatura a punti della lamiera sottile,                                macchina della saldatura a punti del cavo,                       macchina della saldatura a punti di resistenza,

macchina della saldatura a punti del dado,                                     Macchina della saldatura a punti di CA,                                 macchina trifase della saldatura a punti,

macchina della saldatura a punti di acciaio inossidabile,                     macchina della saldatura a punti del lamiera galvanizzato,         Macchina su misura della saldatura a punti,

macchina speciale della saldatura a punti,                                        macchina della saldatura a punti della batteria,                 Macchina della saldatura a punti di Taiwan,

macchina della saldatura a punti della maglia,                                      multi macchina della saldatura a punti del cilindro,            macchina della saldatura a punti del cavalletto,

macchina della saldatura a punti della rete metallica,                             Macchina della saldatura a punti di CC,                             piccola macchina della saldatura a punti,

Descrizione di prodotto

2. Tutto il dispositivo di rame rosso del controllo della temperatura di raffreddamento ad acqua del trasformatore presenta i vantaggi di tempo di impiego lungo, a basso rumore, della sicurezza e dell'uso conveniente.



A. caratteristiche del trasformatore di Taiwan: capacità sufficiente, maggior forza di saldatura e più forte conducibilità.

Circolazione di B. Water che si raffredda, che può essere usata all'interno della gamma stimata per assicurare 24 ore dell'operazione.

C. Inoltre, il dispositivo del controllo della temperatura può funzionare il sovraccarico ed automaticamente ha tagliato il potere di proteggere l'intera macchina dal essere colpitoe.

3. Il risparmio d'acqua ha forzato il modo di raffreddamento è adottato ed il circuito principale adotta il commutatore senza contatto ad alta potenza dell'SCR, con alta perdita di potere basso e della conducibilità, la protezione automatica ad alta temperatura.



la valvola trasparente dello scorrimento dell'acqua 4.The è personalizzata in Taiwan. Ci sono azioni dell'elettrovalvola a solenoide del cilindro quasi 100 + del saldatore del cavalletto e dozzine circolazione dell'acqua. Con questo aggeggio, nessuna materia che l'itinerario ha un problema, è facile da trovare e lo vede sicuro,





Principio di saldatura a punti



Parametri tecnici:

modello del 机型	potere stimato KVA del 额定容量	tensione in ingresso V del 输入电压	frequenza nominale hertz del 额定频率	cortocircuito massimo A corrente del 最大短路电流
JD-60	60	380	50/60	22000
JD-80	80	380	50/60	28000
JD-100	100	380	50/60	30000
JD-120	120	380	50/60	32000
JD-150	150	380	50/60	34000
JDX-35	35	380	50/60	15000
JDX-50	50	380	50/60	20000
