Asta di saldatura robot flessibile standard dei sistemi 1500MM del robot per saldatura di CO2

CO2 standard che salda robo

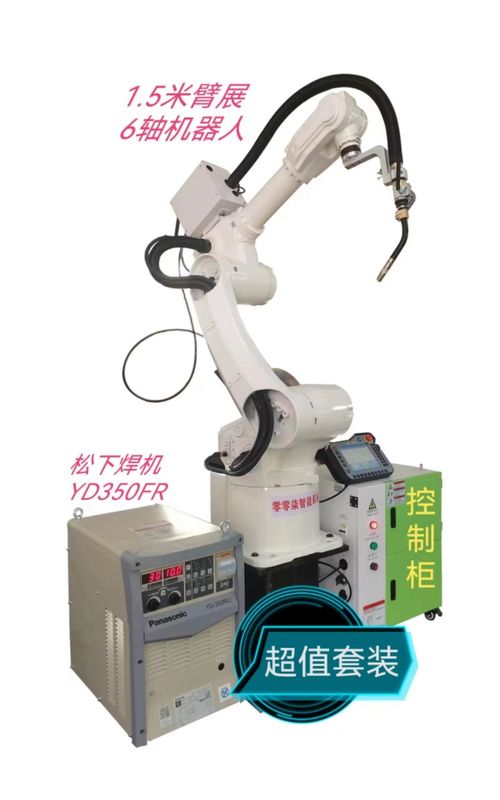

Configurazione:

1. Corpo del robot, 1 insieme di CRP1410-10 (legame 6-axis). L'asta è lungamente 1500MM. Una base del robot.

2. Gabinetto di controllo, gabinetto di controllo integrato controllo dell'azionamento di CRP (generazione G4) ed un gabinetto di coordinazione del legame di 6 assi.

3. Il trasformatore protettivo, il regolatore 3KW è fornito di un trasformatore anti-interferenza della protezione di isolamento.

4. Linee di interconnessione, 2 gruppi di linee di controllo di collegamento di 6m.

5. Dispositivo d'istruzione di programmazione, linea dispositivo d'istruzione di 6m ed un visualizzatore digitale di tocco.

6. Un gruppo di regolazione, gruppo di regolazione standard di arresto di inizio e due cavi di 6m.

7. Saldatrice speciale per il robot, una saldatrice dell'anidride carbonica di norma di Meggitt 350.

8. Pistola di saldatura, un insieme della pistola di saldatura antiurto per il robot.

9. Un gruppo di cavo di saldatura, di cavo di 3m e di linea di controllo di 6m.

Caratteristiche di prestazione del corpo del robot

· L'apertura delle braccia è di 1,5 metri. La progettazione è altamente compatta e può essere installata flessibilmente sull'a terra o capovolto.

· Con il grande spazio di lavoro, velocità di marcia veloce ed alta precisione di posizionamento ripetuta, è adatto a vasta gamma delle applicazioni di saldatura.

· L'indipendente del bordo dell'arresto di emergenza della sicurezza dal sistema di controllo è fornito di ed il circuito di relè della sicurezza è adottato per fornire l'arresto di emergenza del doppio circuito per assicurare l'affidabilità dell'arresto di emergenza.

· Il corpo del robot adotta il cavo speciale altamente flessibile.

· Il trasformatore trifase incorporato fa 380V e 220V isolato per aiutare l'alimentazione elettrica più stabile. Il filtro trifase incorporato può efficacemente migliorare la prestazione di contabilità elettromagnetica e di EMI.

· Il corpo del robot è con il tubo di gas del doppio-circuito per rispondere all'esigenza di saldatura.

· Il diametro interno di un foro medio di 6 assi è 44mm, può soddisfare le richieste dell'installazione della torcia del raffreddamento ad acqua e della torcia dei soffietti.

· Il cavo di saldatura altamente flessibile è incorporato.

Pezzo in lavorazione di saldatura
