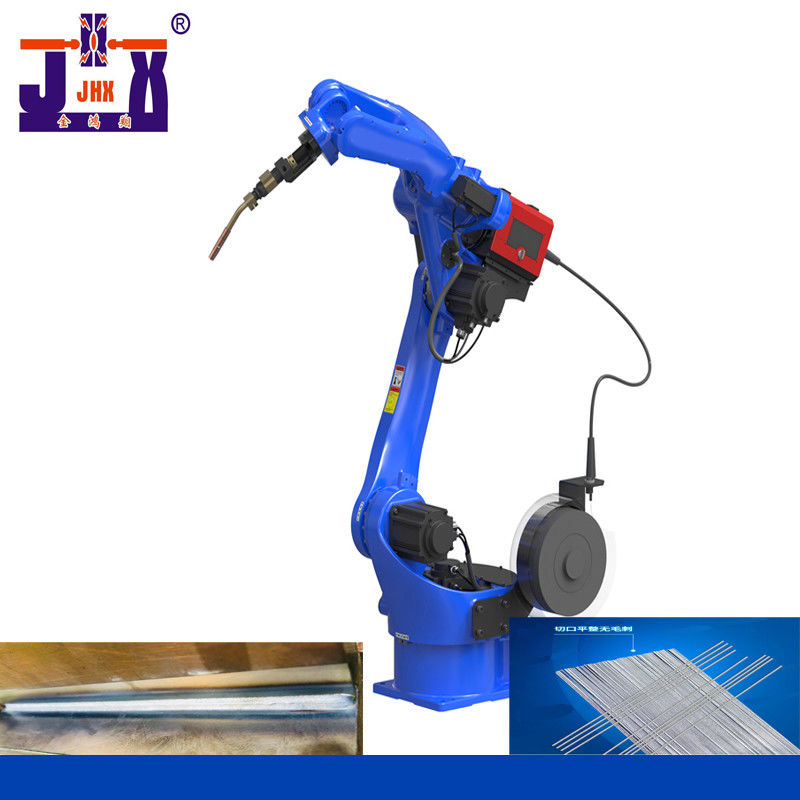

Robot per saldatura della lamiera sottile
Caratteristiche tecniche:
Il robot si muove velocemente: efficacemente migliora il battito e fa la transizione alla natura
Processo sottile della lamiera nel pacchetto di programmi della saldatura ad arco: piccola accelerazione di segmento
e cominciare volante dell'arco può efficacemente migliorare il battito, ritiro del cavo di saldatura
la funzione può efficacemente migliorare l'indice di successo dell'arco che comincia e la saldatura della squama può saldare le lamiere più sottili
Il robot e la saldatrice sono comunicazione digitale completa diretta veloce e stabile
CC, strato, spruzzata ultrabassa
La CO2 ed il gas misto possono essere usati per la saldatura ultrabassa della spruzzata
Processo sottile del piatto con controllo a calore ridotto: l'arco è stabile a tensione molto bassa
Transizione regolare di cortocircuito: arco più molle, più tensione, modellatura più bella
Tolleranza molto alta di spazio: alta tolleranza di spazio per l'errore dell'assemblea del pezzo in lavorazione
Controllo feedback del codificatore dell'alimentatore del cavo: può essere rapidamente regolato nel caso di fluttuazione dell'arco
Funzione di saldatura della squama facoltativa: una volta interrotto, c'è arco di dimensione per ridurre lo spruzzo
e velocità di aumento
L'auto ha fornito la posizione che trova la funzione: nessuna posizione supplementare che trova l'hardware è richiesta
Campo di applicazione:
acciaio al carbonio di 0.8-6mm
(Saldatura di raccordo/rivestimenti di 0.7-0.8mm e di cui sopra)
(Giunto di testa/tipo T 1.0mm e di cui sopra)
acciaio inossidabile di 1.0-6mm
(Saldatura di raccordo/rivestimenti di 1.2mm e di cui sopra)
(Tipi 1.5mm di estremità joint/T e di cui sopra)
parti galvanizzate 1.0-6mm
(Saldatura di raccordo/rivestimenti di 1.0mm e di cui sopra)
(Tipi 1.2mm di estremità joint/T e di cui sopra)
Campo di applicazione:
Quali i ricambi auto, sussidi didattici, scatola elettrica, mobilia, attrezzatura medica,
guardavia, lamiera sottile, bicicletta ed altre parti industriali

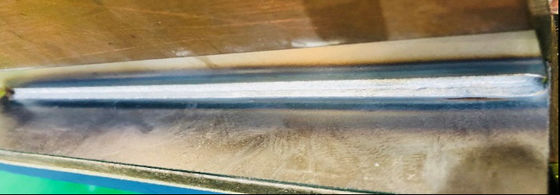

Pezzo in lavorazione di saldatura
PARAMETRI TECNICI DEL CORPO DEL ROBOT
| Modello |
|
CRP-RH14-10-W |
| Forma del braccio |
|
Giunti multipli verticali |
| Grado di libertà |
|
asse 6 |
| Carico utile massimo |
|
10KG |
| Precisione di posizionamento ripetuta |
|
±0.08mm |
| Distanza di raggiungimento massima |
|
1454mm |
| Peso corporeo del robot |
|
170KG |
| Modo dell'installazione |
|
Montaggio frantumato e capovolto, montaggio della parete |
|
Viaggio massimo
|
asse 1 |
Mounting-167°~167° frantumato/capovolto, montaggio -30°~30° della parete |
| asse 2 |
-155°~90° |
| asse 3 |
-175°~240° |
| asse 4 |
-190°~190° |
| asse 5 |
-105°~130° |
| asse 6 |
-105°~130° |
|
Asse massimo
velocità
|
asse 1 |
169°/s |
| asse 2 |
169°/s |
| asse 3 |
169°/s |
| asse 4 |
301°/S |
| asse 5 |
220°/s |
| asse 6 |
743°/S |
|
Permissibile
coppia di torsione
|
asse 4 |
20N.m |
| asse 5 |
5 20N.m |
| asse 6 |
11N.m |
|
Permissibile
momento di inerzia
|
asse 4 |
0.5kg.m2 |
| asse 5 |
0.5kg.m2 |
| asse 6 |
0.16kg.m2 |
|
Installazione
ambiente
|
temperatura ambiente |
0~45℃ |
| umidità relativa |
20~80% (nessuna condensazione) |
| vibrazione |
Sotto 0.5G |
| Altri |
L'installazione del robot deve essere a partire da: Liguids o gas infiammabili o corrosivi.
Fonti elettriche di interferenza |
| Livello del IP |
|
Corpo IP54, polso IP67 |
| Caratteristiche di vantaggio |
|
Struttura compatta, alta velocità, alta precisione, alta espansibilità ed operazione facile, |
| Applicazione |
|
Welding.cutting.assembly.handling, marking.grinding |
angolo del magazzino
«Il nostro scopo:
Ogni dispositivo, dobbiamo fare meglio!!
ricordo:
I nostri prodotti costantemente sono promossi e migliorati.
Se i cambiamenti della struttura o di colore, l'oggetto reale prevarranno»
