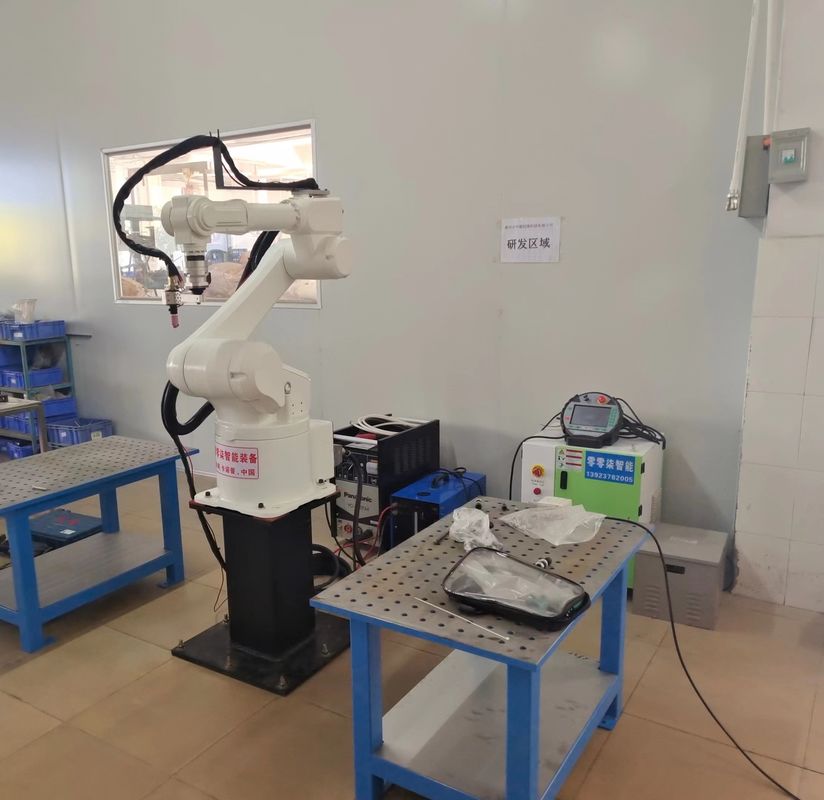

Robot per saldatura per le lamiere medie e spesse
Applicazione di saldatura dei piatti medi e spessi
Caratteristiche tecniche:
L'alta stabilità del robot di CRP è la base della saldatura di lamiera spessa;
Oscilli l'inseguimento della forma searching+arc di welding+multi è la funzione di base della saldatura di lamiera.
Le funzioni di questi pacchetti di programmi della saldatura ad arco del robot di CRP sono state ampiamente
utilizzato nel mercato e nella loro stabilità è stato affermato;
La saldatura stabile dell'oscillazione può efficacemente aumentare la larghezza della saldatura;
Le varie forme di reperimento sono usate per la ricerca accurata del punto di partenza e della conclusione di
varie saldature da adattarsi alla deviazione del pezzo in lavorazione;
Durante la saldatura, archi seguendo sarà usato per correggere la deviazione della saldatura ha causato
tramite deformazione o deviazione del pezzo in lavorazione della saldatura;
Software a più strati e multicanale può implementare rapidamente e flessibilmente a più strati
e programmazione multicanale;
500A pistola di saldatura vuota raffreddata ad acqua, saldatura a corrente forte sostenente di molto tempo;
(Se la funzione di posizionamento del cavo di saldatura è richiesta, selezioni prego la pistola di saldatura As
il cavo che preme la pistola di raffreddamento ad acqua)
Il robot e la saldatrice sono comunicazione digitale completa diretta veloce e stabile;
Saldatrice singola/a coppia di impulsi, se il gas misto può realizzare la saldatura bassa dello spruzzo nella sezione corrente completa
con la tecnologia di impulso dell'arco corto, la velocità di saldatura è più veloce; Con controllo di energia di palpitazione ad alta frequenza, t
profondità di fusione è più profondo, l'input di calore è più basso e le scale sono più belle;
Con la tecnologia regolare di transizione di cortocircuito, la perla della saldatura è uniforme ed il modanatura è bello;
Il cavo che si alimenta con le risposte del codificatore è più stabile ed anti-interferenza;
La saldatrice è fornita di una funzione di reperimento, così là non è necessità di aggiungere un piatto di reperimento
Campo di applicazione:
acciaio al carbonio di 6mm-30mm
Per la saldatura di lamiera spessa con la grande deviazione del pezzo in lavorazione e la grande deformazione durante la saldatura,
le seguenti opzioni sono disponibili: punto che cerca ed inseguimento dell'arco
Campo di applicazione:
Quali i ricambi auto, sussidi didattici, scatola elettrica, mobilia, attrezzatura medica,
guardavia, lamiera sottile, bicicletta ed altre parti industriali

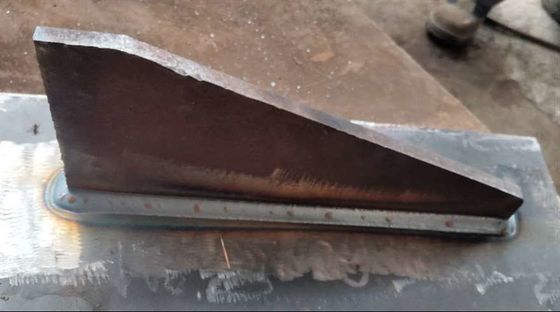

Pezzo in lavorazione di saldatura
PARAMETRI TECNICI DEL CORPO DEL ROBOT
| Modello |
|
CRP-RH14-10-W |
| Forma del braccio |
|
Giunti multipli verticali |
| Grado di libertà |
|
asse 6 |
| Carico utile massimo |
|
10KG |
| Precisione di posizionamento ripetuta |
|
±0.08mm |
| Distanza di raggiungimento massima |
|
1454mm |
| Peso corporeo del robot |
|
170KG |
| Modo dell'installazione |
|
Montaggio frantumato e capovolto, montaggio della parete |
|
Viaggio massimo
|
asse 1 |
Mounting-167°~167° frantumato/capovolto, montaggio -30°~30° della parete |
| asse 2 |
-155°~90° |
| asse 3 |
-175°~240° |
| asse 4 |
-190°~190° |
| asse 5 |
-105°~130° |
| asse 6 |
-105°~130° |
|
Asse massimo
velocità
|
asse 1 |
169°/s |
| asse 2 |
169°/s |
| asse 3 |
169°/s |
| asse 4 |
301°/S |
| asse 5 |
220°/s |
| asse 6 |
743°/S |
|
Permissibile
coppia di torsione
|
asse 4 |
20N.m |
| asse 5 |
5 20N.m |
| asse 6 |
11N.m |
|
Permissibile
momento di inerzia
|
asse 4 |
0.5kg.m2 |
| asse 5 |
0.5kg.m2 |
| asse 6 |
0.16kg.m2 |
|
Installazione
ambiente
|
temperatura ambiente |
0~45℃ |
| umidità relativa |
20~80% (nessuna condensazione) |
| vibrazione |
Sotto 0.5G |
| Altri |
L'installazione del robot deve essere a partire da: Liguids o gas infiammabili o corrosivi.
Fonti elettriche di interferenza |
| Livello del IP |
|
Corpo IP54, polso IP67 |
| Caratteristiche di vantaggio |
|
Struttura compatta, alta velocità, alta precisione, alta espansibilità ed operazione facile, |
| Applicazione |
|
Welding.cutting.assembly.handling, marking.grinding |
